一、用途;

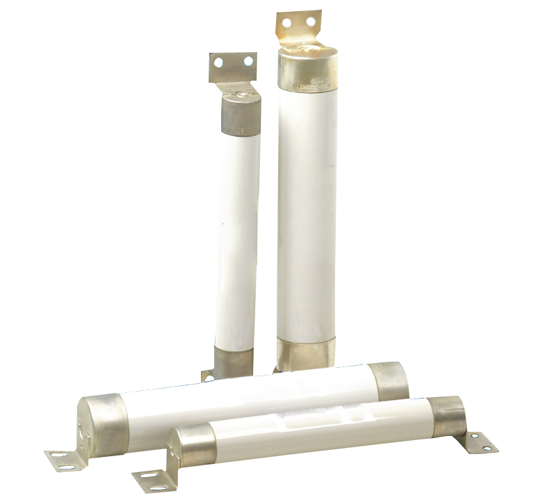

本产品适用于户内外50Hz,额定电压3.6Kv系统及7.2Kv.12KV的系统,可与其它保护电器(开关、真空断路器等)配合使用,作为高压电动机及其它电力设备的过载或短路等的保护元件。

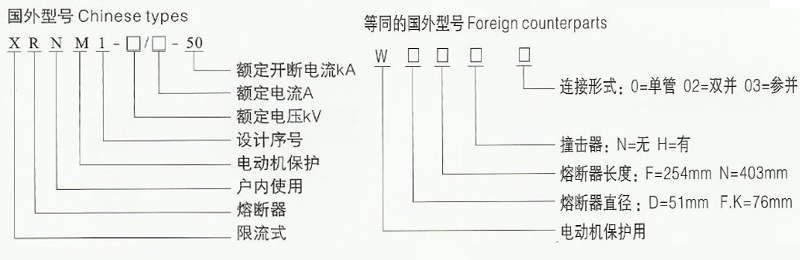

二、型号含义:
三、技术参数:
型号 |
额定电压Un(KV) |
额定电流In(A) |
直径×长度D×L(mm) |
A(mm) |
C(mm) |
额定开断电流(KA) |
国外参考型号 |
XRNM |
3.6KV |
50 |
φ51×254标准尺寸 |
337 |
305 |
63 |
WDFHO |
63 |
|||||||
80 |
|||||||
100 |
|||||||
125 |
|||||||
160 |
φ76×254标准尺寸 |
WKFHO |
|||||
200 |
|||||||
224 |
50 |
||||||
250 |
|||||||
315 |
|||||||
355 |
|||||||
400 |
|||||||
7.2/12KV |
25 |
φ76×403标准尺寸 |
486 |
454 |
63 |
WFNHO |
|
31.5 |
|||||||
40 |
|||||||
50 |
|||||||
63 |
|||||||
80 |
|||||||
100 |
|||||||
125 |
|||||||
160 |
|||||||
200 |
WKNHO |
||||||
224 |
|||||||
250 |
φ76×403 φ88×403
|
50 |
|||||
315 |
|||||||
12KV |
25 |
φ76×600标准尺寸 |
682 |
650 |
63 |
||
31.5 |
|||||||
40 |
|||||||
50 |
|||||||
63 |
|||||||
80 |
|||||||
100 |
|||||||
125 |
|||||||
160 |
50 |
||||||
四、外形及安装图:
