概述:
本产品适用于户内交流50Hz,额定电压3.6kV系统,还可与其他保护电器(如开关,真空接触器等)配合使用。作为高压电动机及其他电力设备过载或短路等的保护元件。

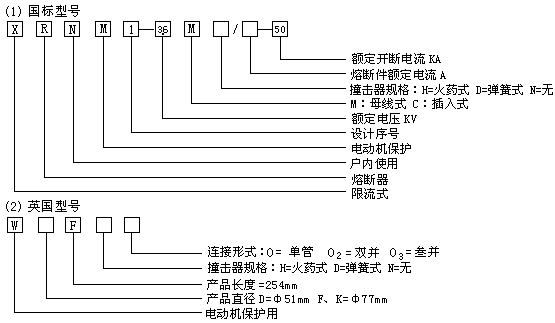

产品型号:
基本参数
熔断器的基本参数如表1
注:
① 以上是单管额定参数,可根据用户需要采用固定结构将熔断器并联,可得到高的额定电流值。
② *号由是否安装撞击器确定
③()为英国型号。
(3)限流特性如()。

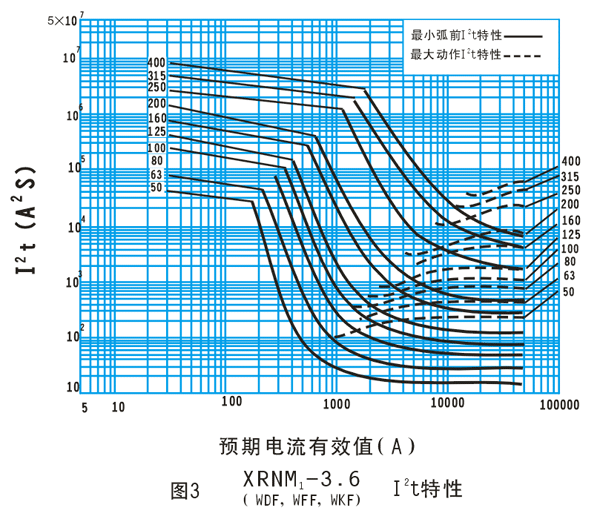

2图3

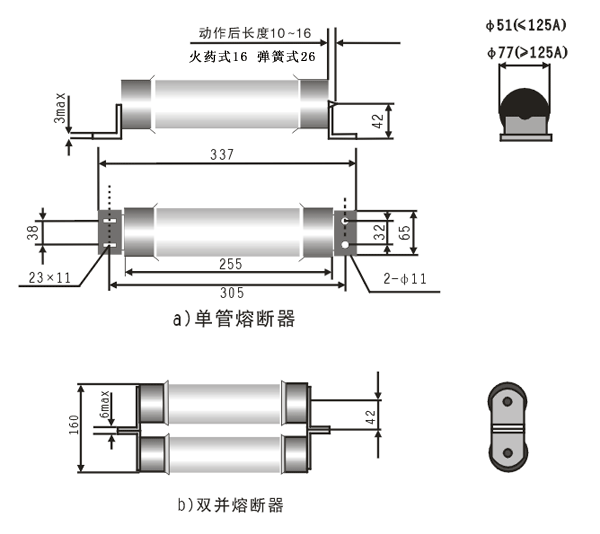

外型及安装尺寸
图4图5
每小时起动次数r/h | 2 | 4 | 8 | 16 |
δ | 1.7 | 1.9 | 2.1 | 2.3 |

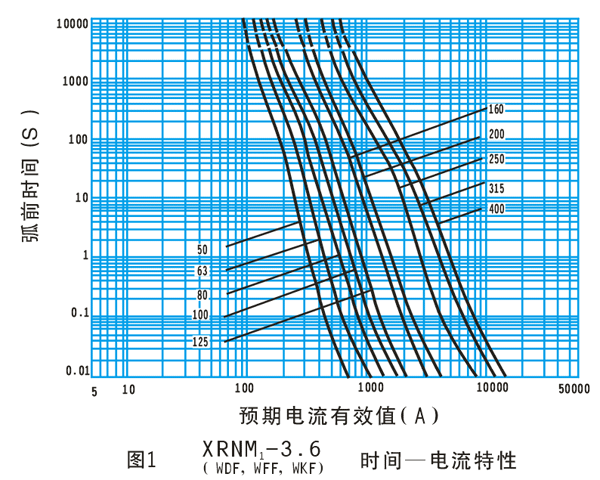

将起动时间对应的Iy值的点绘制在时间电流曲线上,点所对应的曲线或靠近右边的曲线即是所使用的熔断器,熔断件额定电流应大于1.3倍电动机满载电流。
