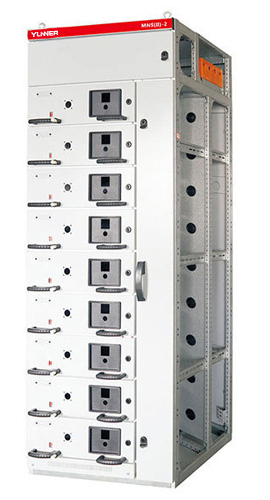

MNS(II)改进型返回列表

概述
本柜体采用了新的制造工艺,各功能单元采用模块化设计,单元组合灵活方便,可实现替代目前市场上所有的MNS方案及功能。

结构说明
2、新型手拉式推进联锁机构应用于单元抽屉,具有三位置锁定、显示、合闸联锁位置辅助电源功能,开关再扣复位功能;
4、抽屉新型推进联锁机构具有分离、试验、连接位置机械显示,电气接点与位置同步。

主要特点
2、二次接插件:接触行程长,满足试验、工作位置连接要求,行业内首创将两排接线固定端和两排出线端上下分开,接线 和出线互不干涉,使接线更方便,布线更美观;
4、1/2、1/4抽屉结构:1/2及1/4抽屉操作方式为手拉式三位置操作机构。开关合闸,抽屉与柜体联锁,无法拔出抽屉, 1/2及1/4抽屉采用一侧无侧板的制作方法,方便成套厂家安装元器件及接线,1/2抽屉能满足125A电流的侧、后出线方案。 1/4抽屉可以满足63A侧、后出线方案;
6、门锁:应用于抽屉门、固定门,具有防门板下坠功能,门锁好后下坠不超过0.5mm;
8、盘面:盘面细化,柜体盘面细节充分考虑色泽搭配、铰链外观、回路标记框、仪表板、门锁、抽屉结构,保证了盘面的 整齐和门缝均匀美观;

柜体尺寸
<table width="300" border="0" cellspacing="1" cellpadding="5" style="margin:0px;padding:0px;font-size:12px;font-family:"color:#333333;background:#000000;" class="ke-zeroborder">

高(mm) × 宽(mm) × 深(mm)
2200 600 800,1000
2200 800
800,1000
2200 1000 800,1000
