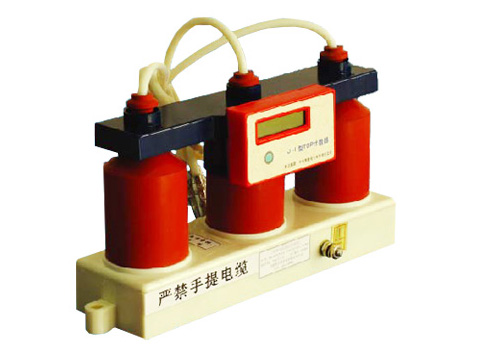

三相组合式过电压保护器返回列表

■概述
三相组合式过电压保护器(三相组合式避雷器)是用于保护电力设备绝缘免受过电压危害的保护电器,是一种新型的避雷器,它在限制相地之间过电压的同时,又对相间过电压进行有效地限制,广泛应用于保护真空开关,旋转电机,并联补偿电容器,发电厂,变电站等,这种组合式避雷器已运行了十几年,实践证明是一种切实可行有效限制相间过电压的措施,一台组合式避雷器可起到六台普通避雷器的作用。由于避雷器内部采用了大容量氧化锌电阻片作为主要元件,它具有良好的伏安特性和吸收过电压的能力,对保护设备能提供可靠的保护,目前已广泛为电力系统所使用。
■执行标准
本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》, JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》、JB/T8459-1996《避雷器产品型号编制方法》。
■结构特点
1.外形结构小巧,绝缘耐高压,极大地利用和缩减了使用空间;
2.复合外套整体模压,具有良好的密封、防爆、防潮性能,抗漏痕、 抗电蚀,耐污、憎水性好;
3.结构新颖独特,技术性能优异,电气绝缘性能好;
4.高压电缆接线,保证绝缘强度,安装灵活 ;
5.体积小,重量轻,节省占地,特别适合在开关柜内安装。
■使用条件
1.海拔高度不大于2000m(大于2000m订货时需告知);
2.环境温度:-40℃~+40℃;
3.电源频率:48Hz~62Hz;
4.长期施加在避雷器上的工频电压不超过避雷器的持续运行电压;
5.最大风速不超过35m/s;
6.地震烈度7度及以下地区。
■三相组合式过电压保护器的使用选择
三相组合式过电压保护器分为无间隙型和有串联间隙型,使用上的区别为:对无间隙型过电压保护器而言,只要系统上有过电压,都能很好吸收和抑制;而有间隙型过电压保护器,只有系统上过电压的能量达到击穿过电压保护器中串联间隙而使其放电时,有间隙型过电压保护器才会动作。
所以在选型上建议用户:常规情况下选择无间隙型过电压保护器,系统拢动电压过大或开关频繁分合的场所选择有间隙型过电压保护器为宜。
为了方便 客户的各种使用场合,我公司投入了较大的开发力度,开发出多种组合式过电压保护器及配套仪器,供用户选择。
  3~35kV无间隙型(户内型 、户外型)三柱式(B型)、四柱式(A型) 3~35kV有间隙型(户内型 、户外型) 三柱式(B型)、四柱式(A型) 标配电缆长度:6~10kV:相元件400mm 地元件500mm35kV:相元件550mm 地元件600mm *电缆加长订货时说明*户外型不配高压电缆线,如需订货时说明。 带 表 型(型号后缀特征字母“B”)
3~35kV户内型电压保护器及附带组合式过电压监测器面板安装,同时显示年、月、日、时、分、及各相动作次数,30组数据电脑芯片存储。 (型号后缀特片字母“BJ” ) 3~35kV户外型电压保护器及附带过电压在线监测器或放电计数器(型号后缀特片字母“BJ”或“BF”)
防 爆 型(型号后缀特征字母“KY”) 高能容量型 防爆型过电压保护器(户内型、户外型)是在过电压保护器中加装故障脱离装置,当过电压保护器出现故障失效时,脱离装置使保护器与系统自动脱离,避免爆炸。与防爆型过电压保护器配套的计数器为JSZ-8故障指示型放电计数器,它可以给出正常与故障指示。 高能容量型能承受600~800A方波通流容量。
■三相组合式过电压保护器型号对照表
目前三相组合式过电压保护器(三相组合式避雷器)正处于老型号与国家标准JB/T8459-1996《避雷器产品型号编制方法》型号的过渡期,为了便于广大用户对所购买的产品合理的选型,避免在使用中产生误解,我公司现将市场常用的型号及用途列表如下,供用户参照使用。

国家标准型号与市场


  系统电压 kV 国家标准型号 目前常见的部分老型号 产品的使用场所 无 间 隙 型 6 YH5WZ-10/27×2 TBP-A- TBP-B- TBP-C-TBP-O-TCB-Z- TCB-R- TCB-D-TDP-A- TDP-B- TDP-C-BOD-A- BOD-B- BOD-C-BOG-A- BOG-B- BOG-C-KY2-A- KY2-B- KY2-C-DGB-S- DGB-M- DGB-R-DGB-Z-JPBHY5CZ1-JPBHY5CD2-高能容量型:BSTG- SKB-型号中字母含义:配电型:S电站型:B,Z电机型:A,D电机中性点:O电容型:C,R户外型号后缀“W” 电站型 10 YH5WZ-17/45×2 35 YH5WZ-51/150×51/134 6 YH5WR-10/27×2 并联补偿电容器组 10 YH5WR-17/45×2 35 YH5WR-51/150×51/134 6.3 YH2.5WD-8/25×8/19 电动机 保护旋转电机 发电机 电机中性点 10.5 YH2.5WD-13.5/38.7×13.5/31 6.3 YH5WD-8/25×8/19 10.5 YH5WD-13.5/38.7×13.5/31 13.8 YH5WD-17.5/53×17.5/40 6.3 YH1.5WD-4.8/12 10.5 YH1.5WD-8/19 电站型 有 间 隙 型 6 YH5CZ-7.6/22×2 10 YH5CZ-12.7/38×2 35 YH5CZ-42/116×2 6 YH5CR-7.6/27×2 并联补偿电容器组 10 YH5CR-12.7/38×2 35 YH5CR-42/116×2 6.3 YH2.5CD-7.6/17×2 10.5 YH2.5CD-12.7/29×2 电动机 保护旋转电机 发电机 6.3 YH5CD-7.6/17×2 10.5 YH2.5CD-12.7/29×2 13.8 YH5CD-17.5/36×2
